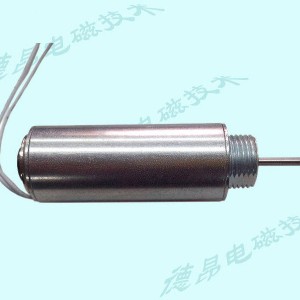

DO1130柱形推拉式电磁铁

尺寸: 主体尺寸外径11mm，长度30mm。

行程：5-10毫米

1.名称型号(P/N):    DO1130

2.标准测试条件(TEST)：

2.1  环境温度(temperature range):     -40℃-80℃

2.2  电磁铁相对湿度(relative humidity):     20%-85%

2.3  额定电压(rated voltage):         可控制

2.4  适用情况(sphere of application): 间歇式通电

3.外观(FACIES)

3.1外观(FACIES):                   沒有损伤、破裂、生锈 、表面污点

3.2  外型尺寸(n. surface size)        见附图

4.电气特性(ELECTRICAL)

4.1  使用电压(working voltage):       DC24V±10%

4.2  电流(current):                   0.33A(ref)

4.3  电阻(resistance ):               at20℃  72.0Ω±10%

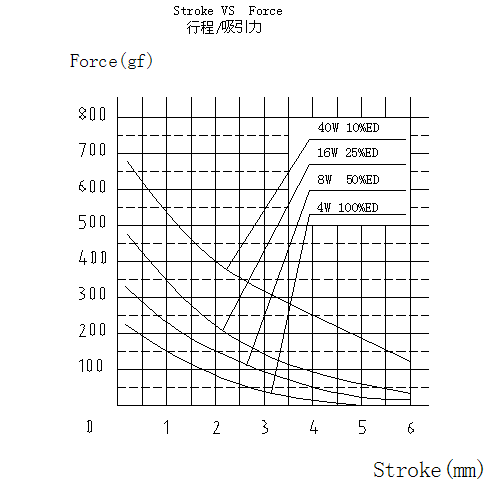

4.4  力量(potence):                   通電DC24V,行程5mm時,力量在50g以上

4.5  绝缘电阻(insulation resistance): 100MΩ MIN, DC500V

4.6  耐电压(high voltage ):           1秒DC700V.

4.7  绝缘等级(insulaiton level):      CLASS B級

4.8  寿命(biometry ):                 正常使用状态下 800,000次以上.

4.9  温升(maximum temperature rise): 正常使用下,线圈上升温度75℃

电磁铁使用用途

1.制动电磁铁：在电气传动装置中用作电动机的机械制动，以达到准确迅速停车的目的，常见的型号有MZD1(单相），MZS1（三相）系列。

2.起重电磁铁：用作起重装置来吊运钢材，铁砂等导磁材料，或用作电磁机械手夹持钢铁等导磁材料。

3.阀用电磁铁：利用磁力推动磁阀，从而达到阀口开启，关闭或换向的目的。

4.牵引电磁铁：主要用牵引机械装置以执行自动控制任务。

东莞市德昂电磁技术有限公司是一家专注于电磁领域的公司，主要研发生产各种型号的电磁铁、电磁阀、电磁泵等
