品牌 良轩 型号 D671F-16P 材质 不锈钢 连接形式 对夹 结构形式 垂直板式 适用介质 水 工作温度 常温 标准 国标 流动方向 双向 驱动方式 气动 零部件及配件 执行器/阀体 类型(通道位置) 二通式 3C阀门类别 工业 规格 40,50,65,80,100,125,150,200,250,300 密封形式 软密封型
| 品牌 | 良轩 | 型号 | D671F-16P | 材质 | 不锈钢 |
| 连接形式 | 对夹 | 结构形式 | 垂直板式 | 适用介质 | 水 |
| 工作温度 | 常温 | 标准 | 国标 | 流动方向 | 双向 |
| 驱动方式 | 气动 | 零部件及配件 | 执行器/阀体 | 类型(通道位置) | 二通式 |
| 3C阀门类别 | 工业 | 规格 | 40,50,65,80,100,125,150,200,250,300 | 密封形式 | 软密封型 |

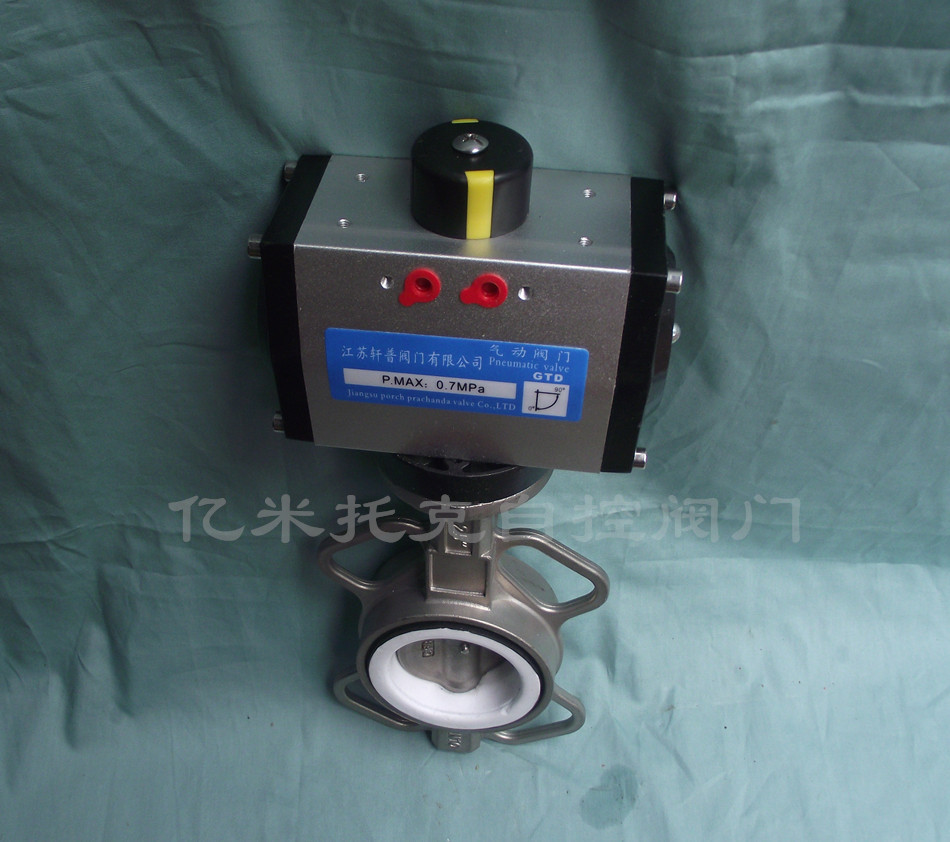

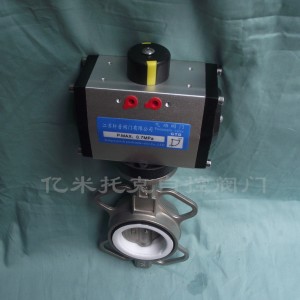

气动衬四氟全不锈钢蝶阀
二、气动衬氟蝶阀D671F技术参数和性能
| GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN40～400mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0、1.6MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 碳素钢、不锈钢、衬F46 |
| 单作用：7N·M～2668N·M | 阀体材质 | 碳素钢、不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 阀板材质 | 304/316/316L不锈钢 、衬F46，F4 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | F46、F2、PP | |
| 动作范围 | 0～90°±5° | 结构形式 | 中线型、无销型 |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 温度 | -50℃～150℃ |
| GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 各种有机酸、强酸、强氧化剂 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 耐腐蚀、维修方便、流量大、流阻小 |

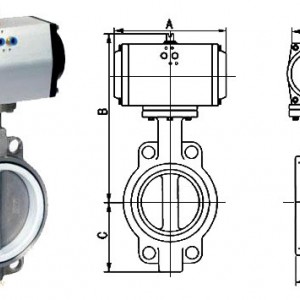

| 公称通径DN | A | B | C | D | E | 执行器型号 |
| 压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （仅供参考） |
| 40 | 185 | 282 | 63 | 104 | 32 | 52 |
| 50 | 185 | 286 | 63 | 104 | 43 | 52 |
| 65 | 185 | 295 | 70 | 104 | 46 | 63 |
| 80 | 185 | 300 | 89 | 104 | 46 | 83 |
| 100 | 215 | 350 | 106 | 115 | 52 | 83 |
| 125 | 265 | 392 | 120 | 115 | 56 | 110 |
| 150 | 265 | 430 | 132 | 115 | 56 | 127 |
| 200 | 300 | 443 | 164 | 127 | 60 | 127 |
